Rozwiewamy Wątpliwości: Co oznacza klasyfikacja B2ca -s1a, d0, a1?

Klasy CPR dotyczą reakcji na ogień i emisji dymu, co ma kluczowe znaczenie dla bezpieczeństwa pożarowego w budynkach. Dotyczą one kabli oraz przewodów opracowanych pod kątem zamontowania na stałe w obiektach budowlanych (cywilnych, komercyjnych, przemysłowych).

Dyrektywa CPR została szczegółowo opracowana w tym artykule:
Klasy CPR w okablowaniu strukturalnym – securityNET

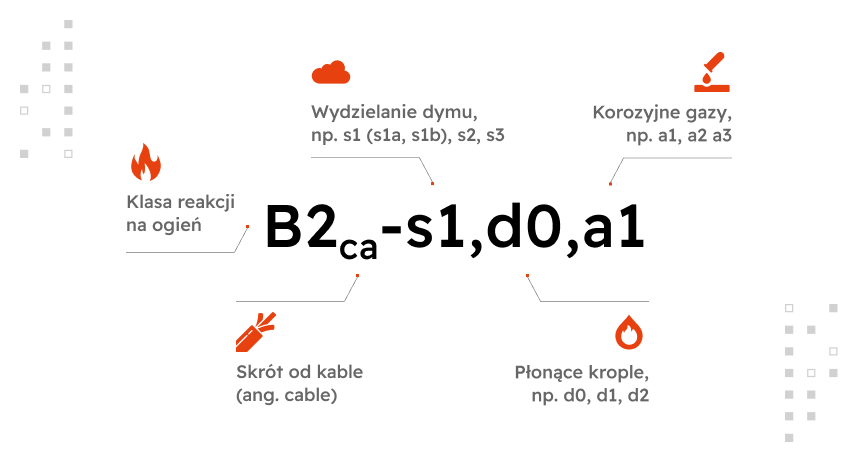

B2ca -s1a, d0, a1 -czym są symbole, które możecie znaleźć na opakowaniach naszych kabli?

Te oznaczenia są kluczowe dla bezpieczeństwa pożarowego. Oto, co musicie wiedzieć!

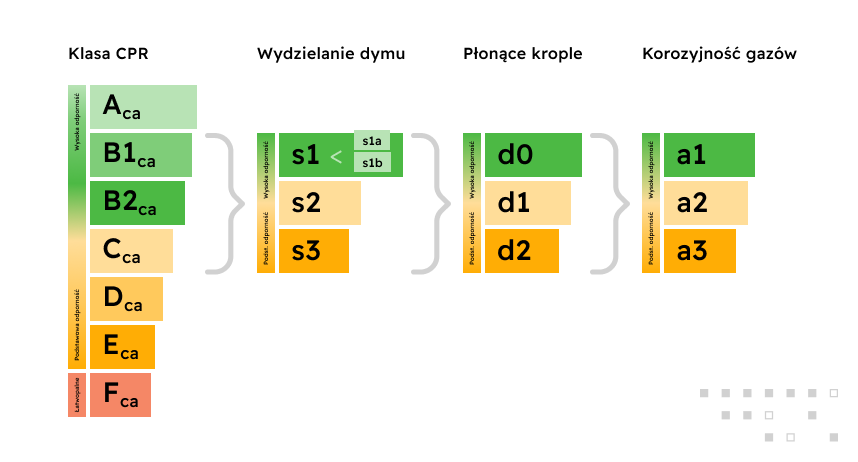

Każdy kabel wprowadzony na rynek, którego przeznaczeniem jest zamontowanie na stałe w budynku musi przejść odpowiednie testy. W wyniku przeprowadzonych badań określa się klasę palności wyrobu (takie jak B2ca, Cca, Dca) oraz dodatkowe klasyfikacje:

s – wydzielanie dymu

d – płonące krople

a – wydzielanie korozyjnych gazów

W końcowym rezultacie otrzymujemy klasę palności wyrobu rozszerzoną o dodatkowe klasyfikacje, ale co dokładnie oznaczają?

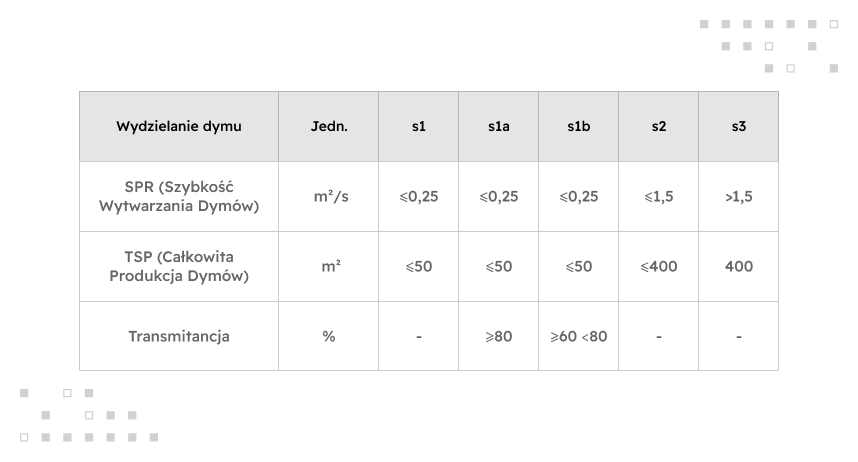

S (ang. SMOKE) – Klasyfikacja Wydzielania Dymu

Wydzielanie dymu jest jednym z kluczowych czynników wpływających na bezpieczeństwo podczas pożaru. Dym ogranicza widoczność i może powodować zatrucie, dlatego ważne jest, aby kable wydzielały go jak najmniej.

Metoda badania: Testy odbywają się w specjalnych kabinach o wymiarach 3x3x3 metry, gdzie kable są palone. Kabina jest wyposażona w system fotometryczny z źródłem światła i czujnikiem po drugiej stronie. Mierzy on, ile światła przechodzi przez dym wytwarzany podczas spalania – im gęstszy dym tym mniej światła dociera do czujnika. Dodatkowo, mierzone są parametry takie jak szybkość wytwarzania dymu (SPR) i całkowita produkcja dymu (TSP).

• s1: Kable emitują bardzo mało dymu.
  • s1a: Bardzo niskie wydzielanie dymu. Szybkość wytwarzania dymu (SPR) ≤ 0,25 m²/s, Całkowita produkcja dymu (TSP) ≤ 50 m², Transmitancja dymu ≥ 80%.
  • s1b: Niskie wydzielanie dymu. SPR ≤ 0,25 m²/s, TSP ≤ 50 m², Transmitancja dymu między 60% a 80%.
• s2: Średnie wydzielanie dymu. SPR ≤ 1,5 m²/s, TSP ≤ 400 m².
• s3: Wysokie wydzielanie dymu. SPR > 1,5 m²/s, TSP > 400 m².

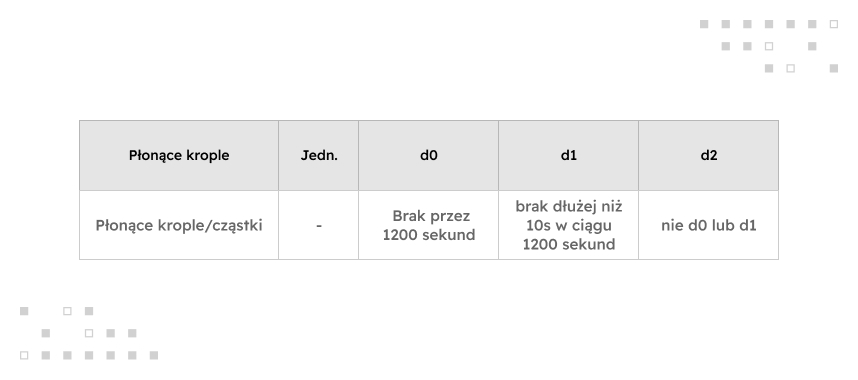

D (ang. DROPS) – Klasyfikacja Płonących Kropel

Płonące krople mogą rozprzestrzeniać ogień, dlatego ich ilość i czas palenia są ściśle kontrolowane.

Metoda badania: Kable są poddawane działaniu płomienia z palnika, a obserwacja odbywa się w specjalnej komorze. Podczas testu mierzony jest czas, przez jaki płonące krople lub cząstki są emitowane. Aby zakwalifikować się do klasy d1, krople nie mogą płonąć dłużej niż 10 sekund w ciągu 1200 sekund testu. Test odbywa się w kontrolowanych warunkach, gdzie kabel jest umieszczony w pionowej pozycji, a płomień jest aplikowany przez określony czas.

• d0: Brak płonących kropel lub cząstek przez 1200 sekund.
• d1: Płonące krople lub cząstki mogą być emitowane, ale nie dłużej niż 10 sekund w ciągu 1200 sekund.
• d2: Płonące krople lub cząstki mogą być emitowane przez okres dłuższy niż 10 sekund.

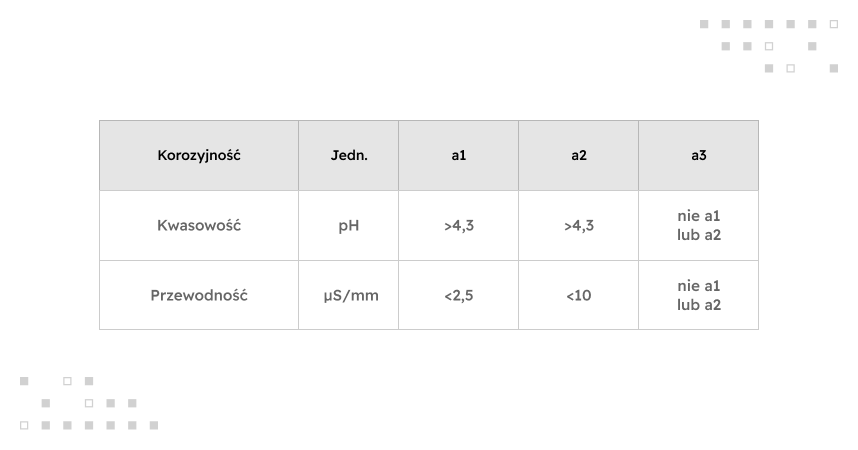

A (ang. ACIDITY) – Klasyfikacja Korozyjnych Gazów

Korozyjne gazy powstające podczas spalania mogą uszkadzać sprzęt elektroniczny i być szkodliwe dla zdrowia.

Metoda badania: Próbka kabla jest spalana w piecu o temperaturze 935°C. Powstające gazy są kierowane przez strumień powietrza do płuczek z wodą destylowaną. Wodne roztwory gazów powstałych w wyniku spalania próbki są zbierane i analizowane pod kątem kwasowości (pH) i przewodności elektrycznej. Wynik testu jest pozytywny, jeśli zawartość kwasu jest wyższa niż pH 4,3, a przewodność mniejsza niż 2,5 μS/mm.

• a1: Bardzo niskie wydzielanie korozyjnych gazów. Kwasowość pH > 4,3 i przewodność < 2,5 μS/mm.
• a2: Niskie wydzielanie korozyjnych gazów. Kwasowość pH > 4,3 i przewodność < 10 μS/mm.
• a3: Wysokie wydzielanie korozyjnych gazów. Kwasowość pH ≤ 4,3 i przewodność ≥ 10 μS/mm.


Dlaczego to jest ważne?
Wybór kabli o odpowiednich klasyfikacjach jest kluczowy dla zapewnienia bezpieczeństwa w budynkach użyteczności publicznej i innych miejscach wymagających wysokiego standardu ochrony przeciwpożarowej. Mniej dymu, brak płonących kropel oraz minimalne wydzielanie korozyjnych gazów mogą uratować życie i zmniejszyć straty materialne podczas pożaru.

FAQ — Klasyfikacja B2ca s1a d0 a1

Jaki kabel B2ca wybrać do biura?

W typowym biurze wystarczy kabel klasy Cca lub Dca, jednak w budynkach biurowych wysokich (powyżej 28m) oraz w strefach ewakuacyjnych wymagana jest klasa co najmniej B2ca. Zawsze warto sprawdzić projekt budowlany i uzgodnić wybór z rzeczoznawcą ds. ppoż — to on wskazuje wymaganą Euroklasę dla danego obiektu.

Co oznacza oznaczenie B2ca s1a d0 a1 na kablu?

To pełna klasyfikacja CPR kabla: B2ca to Euroklasa reakcji na ogień (ograniczone rozprzestrzenianie płomienia), s1a oznacza bardzo niskie wydzielanie dymu, d0 — brak płonących kropli i cząstek, a1 — bardzo niska kwasowość gazów spalania. To jedna z najlepszych dostępnych klasyfikacji dla kabli instalacyjnych stosowanych w budynkach.

Czy kabel B2ca musi być LSZH?

Nie zawsze — klasyfikacja B2ca dotyczy reakcji kabla na ogień jako całości i jest potwierdzana badaniami. Większość kabli B2ca jest jednak wykonana w technologii LSZH (Low Smoke Zero Halogen), ponieważ materiały bezhalogenowe naturalnie osiągają lepsze wyniki w kryteriach s (dym) i a (kwasowość). Na etykiecie lub w karcie produktu znajdziesz informację o materiale powłoki.

Czy kabel B2ca można stosować na zewnątrz budynku?

Standardowy kabel B2ca przeznaczony jest do instalacji wewnętrznych. Do tras zewnętrznych wymagany jest kabel z powłoką UV i PE odporną na wilgoć oraz warunki atmosferyczne. Zawsze sprawdzaj kartę produktu pod kątem przeznaczenia: wewnętrzne/zewnętrzne.

Czym różni się kabel B2ca od Cca?

B2ca to wyższa klasa niż Cca — kable B2ca mają lepsze właściwości w zakresie ograniczenia rozprzestrzeniania ognia. W praktyce B2ca stosuje się w obiektach o wyższych wymaganiach bezpieczeństwa pożarowego, natomiast Cca jest często wystarczające w standardowych budynkach biurowych i mieszkalnych.

Skąd wziąć certyfikat B2ca dla kabla securityNET?

Deklaracja Właściwości Użytkowych (DoP) potwierdzająca klasę B2ca dostępna jest na karcie każdego produktu w serwisie securitynet.eu. Dokument można pobrać bezpośrednio ze strony produktu i dołączyć do dokumentacji projektowej lub odbiorowej instalacji.
