Sześć stóp pod ziemią — jak wybrać i poprowadzić kabel zewnętrzny?

Sześć stóp pod ziemią — jak wybrać i poprowadzić kabel zewnętrzny?

Sieć przewodowa cały czas zyskuje przewagę nad siecią bezprzewodową. Nie ma się czemu dziwić, ponieważ jest szybsza, bezpieczniejsza i cechuje się wyższą odpornością na zakłócenia elektromagnetyczne. Jeśli chcesz rozszerzyć sieć na co najmniej dwa budynki w obrębie nieruchomości, połączenie przewodowe będzie najlepszym rozwiązaniem, chociaż początkowa instalacja jest pracochłonna. Od czego zacząć i jak wybrać odpowiedni kabel? Odpowiedzi na te pytania przygotowali nasi eksperci. Zapraszamy do lektury!

Kable skrętkowe – rodzaje

Kable skrętkowe, poza właściwościami technicznymi, rozróżnia się również ze względu na właściwości fizyczne i miejsce ich stosowania. Kable dzielimy na wewnętrzne (stosowane w budynkach) oraz zewnętrzne (stosowane w instalacjach napowietrznych lub doziemnych). Kable zewnętrzne securityNET dzielą się na suche i żelowane, a ma to związek z budową wewnętrzną kabla.



https://securitynet.eu/wp-content/uploads/2023/04/Group-2156.png

Czym różni się kabel żelowany od kabla suchego?

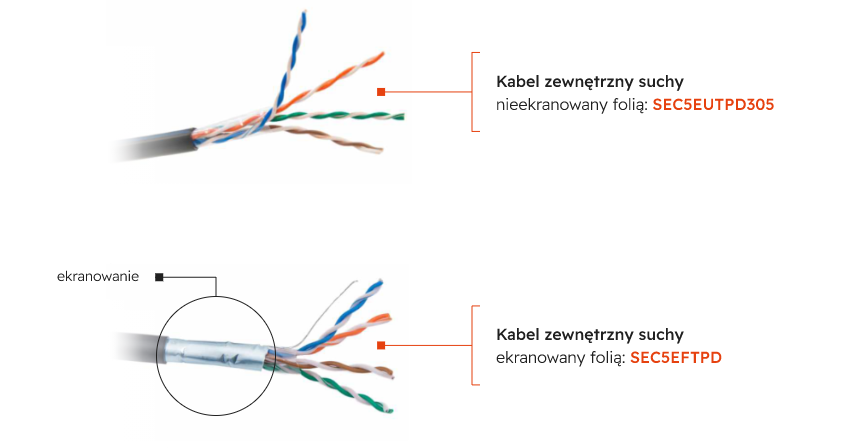

Kabel skrętkowy zewnętrzny suchy jest zbudowany z czterech par skręconych ze sobą żył i powłoki wykonanej z tworzywa. W przypadku niektórych kabli występuje również ekranowanie w postaci folii lub oplotu z siatki z drutu.

https://securitynet.eu/wp-content/uploads/2023/04/Group-2154.png

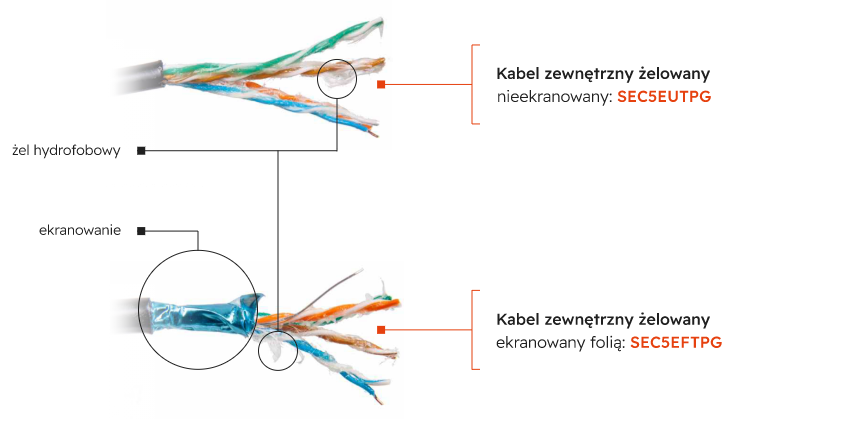

Kabel skrętkowy zewnętrzny żelowany jest dodatkowo wypełniony żelem hydrofobowym, który chroni przed dostawaniem się szkodliwej wilgoci do jego wnętrza.

https://securitynet.eu/wp-content/uploads/2023/04/Group-2162.png

Czy kable wewnętrzne mogę położyć na zewnątrz?

Ważnym elementem wpływającym na możliwość zastosowania kabla w odpowiednim środowisku jest rodzaj powłoki, z jakiej zrobiony jest kabel. W przypadku kabli wewnętrznych jest to często polichlorek winylu (PVC), który pod wpływem wysokich temperatur ulega rozprężaniu i staje się porowaty. Umożliwia to przedostanie się wilgoci do wnętrza kabla, czego skutkiem jest uszkodzenie lub pogorszenie jego właściwości.

PCV pod wpływem wysokich temperatur ulega rozprężaniu i staje się porowaty. Umożliwia to przedostanie się wilgoci do wnętrza kabla, czego skutkiem jest uszkodzenie lub pogorszenie jego właściwości.

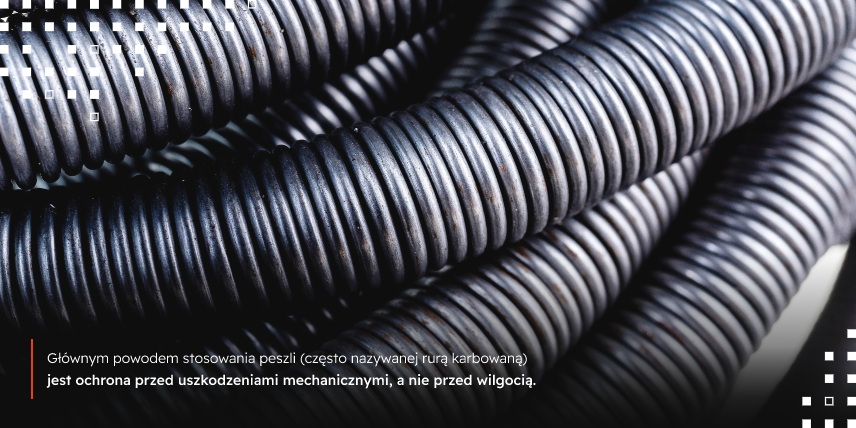

Z tego samego powodu położenie kabla wewnętrznego w peszlu, a następnie zakopanie w ziemi, też nie uchroni go przed wilgocią. Głównym powodem stosowania peszli jest ochrona przed uszkodzeniami mechanicznymi. Peszle wykonane z tworzywa PVC również stają się porowate pod wpływem temperatur, co umożliwia wilgoci przedostanie się do wnętrza. Woda często się tam zatrzymuje, przez co nieodpowiedni kabel może zostać uszkodzony.

https://securitynet.eu/wp-content/uploads/2023/04/Group-2189.png

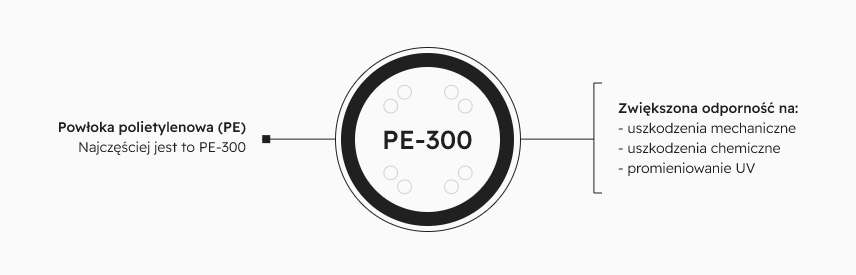

Powłoka kabli zewnętrznych zbudowana jest z polietylenu (PE), najczęściej PE-300 w kolorze czarnym, który ma wyższą wytrzymałość mechaniczną oraz wyższą odporność chemiczną. Jest też odporny na promieniowanie UV. Dzięki temu są przystosowane to instalacji w trudnych warunkach atmosferycznych.

https://securitynet.eu/wp-content/uploads/2023/04/Group-2183.png

Czy mogę użyć kabla żelowanego w instalacji napowietrznej?

Wybierając kabel zewnętrzny, należy upewnić się, czy jest odporny na promieniowanie UV. Wszystkie kable zewnętrzne securityNET są odporne na działanie takiego promieniowania, jednak przy wyborze odpowiedniego kabla należy zwrócić uwagę na sposób jego instalowania.

https://securitynet.eu/wp-content/uploads/2023/04/Intersection-5.png

Kable żelowane, jak sama nazwa wskazuje, wypełnione są żelem hydrofobowym, którego zadaniem jest zabezpieczanie żył miedzianych przed wilgocią. Kabli żelowanych można używać w instalacjach napowietrznych. Należy jednak pamiętać, że kable tego typu powinno stosować się w instalacjach poziomych. Instalowanie takiego kabla pionowo — w instalacji szkieletowej — może skutkować spłynięciem żelu, który, jak wszystko na naszej planecie, podlega sile grawitacji. Kumulowanie się żelu w jednym miejscu w kablu może doprowadzić w skrajnych przypadkach do uszkodzenia/rozerwania powłoki kabla.

W jaki sposób najtaniej doprowadzić kabel do budynku?

Jeśli nie mamy do czynienia z okablowaniem w budynkach komercyjnych, które podlegają pewnym normom i regulacjom, możemy z powodzeniem użyć kabla zewnętrznego wewnątrz budynków mieszkalnych. Dzięki temu oszczędzimy sobie pracy oraz zmniejszymy koszty w porównaniu ze stosowaniem dwóch rodzajów kabli: wewnętrznego oraz zewnętrznego.

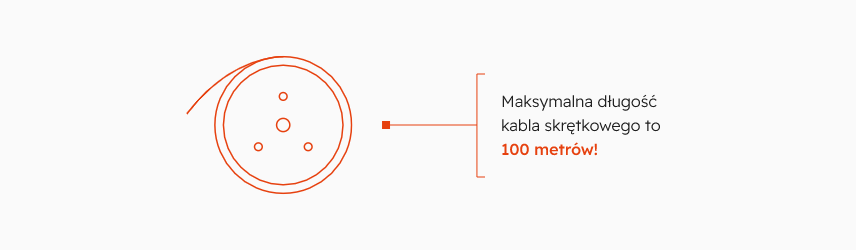

Kable skrętkowe zarówno wewnątrz, jak i na zewnątrz, są przeznaczone do działania na odległość do 100 metrów. Powyżej tej długości sygnał zaczyna być tłumiony i zmniejsza się szybkość i niezawodność połączeń.

https://securitynet.eu/wp-content/uploads/2023/04/Group-2182.png

Czy kabel zewnętrzny powinien być ekranowany?

Skrętka ekranowana jest powszechnie stosowana do prowadzenia w trasach narażonych na szum generowany przez sąsiadująca sieć. Jednak oprócz tego znajduje zastosowanie w instalacjach zewnętrznych, w których występują ładunki elektrostatyczne. Takie ładunki mogą się kumulować na kablu poruszanym przez wiatr, a ekran ułatwia ich odprowadzanie do instalacji ochronnej.

Należy pamiętać jednak, że ekranowanie nie zabezpieczy nas przed działaniem wyładowań energetycznych z atmosfery. Tutaj ryzyko uszkodzeń minimalizuje jedynie instalacja przeciwprzepięciowa.

Należy pamiętać jednak, że ekranowanie nie zabezpieczy nas przed działaniem wyładowań energetycznych z atmosfery. Tutaj ryzyko uszkodzeń minimalizuje jedynie instalacja przeciwprzepięciowa.

Po co są zatem kable nieekranowane?

Ten typ kabla może być stosowany pod ziemią, gdzie nie mamy do czynienia z bezpośrednim sąsiedztwem instalacji generującej szumy, a sam kontakt z gruntem zapewnia uziemienie przewodu. Również w przypadku prowadzenia kabla pod podsufitką domu i we wszystkich podobnych środowiskach, w których jesteśmy pewni, że zagrożenia nie występują lub są minimalne, możemy z powodzeniem zastosować kabel nieekranowany. W ten sposób również zmniejszymy koszty inwestycji.

https://securitynet.eu/wp-content/uploads/2023/04/Group-2193.png

Rada eksperta

Aby nie marnować czasu i wysiłku na rozwiązywanie ewentualnego problemu, przetestuj połączenia sieciowe przed finalnym zakopaniem kabla.

Pamiętaj!

W instalacjach prowadzonych na zewnątrz budynków czy to napowietrznie, czy pod ziemią, często występują krótkotrwałe przepięcia indukowane. Powodowane są przez wyładowania atmosferyczne oraz zmiany obciążenia. Aby zmniejszyć ryzyko uszkodzenia urządzeń podłączanych do takich linii, stosuje się układy ograniczające przepięcia.

Dowiedz się więcej!

Przeczytaj 8 faktów dotyczących okablowania zewnętrznego – securityNET
