Nie przeginaj! Czyli jak dobrać promień gięcia kabli sieciowych, by nie obniżyć transmisji danych

W okablowaniu strukturalnym promień gięcia kabli sieciowych odgrywa kluczową rolę w zapewnieniu niezawodnej transmisji danych. Zbyt ciasne zgięcie kabla może prowadzić do jego uszkodzenia, pogorszenia parametrów transmisyjnych, a nawet awarii sieci. Jak to robić poprawnie? Zapraszamy do przeczytania kilku praktycznych wskazówek przygotowanych przez zespół ekspertów securityNET.

Definicja promienia gięcia kabla

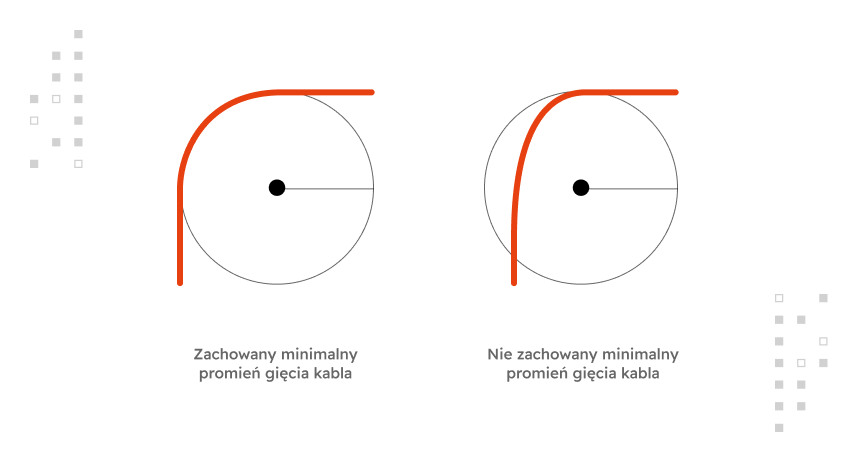

Promień gięcia kabla to parametr określający minimalną dopuszczalną krzywiznę, jaką można nadać kablowi bez ryzyka jego uszkodzenia. Aby obliczyć minimalny promień zagięcia wewnętrznego, należy pomnożyć średnicę zewnętrzną kabla przez odpowiedni mnożnik podany przez producenta. Przykład: 6,0 mm X 8 = 48 mm

Skutki zbyt ciasnego zgięcia kabli

Jeśli kabel zostanie zbyt ciasno zgięty, może to doprowadzić do poważnych usterek. Oto kilka najczęstszych z nich:

Uszkodzenie żył – zginanie kabla powoduje naprężenia w jego żyłach, co może prowadzić do ich pęknięcia lub przerwania.
Pogorszenie parametrów transmisyjnych – zgięty kabel może powodować tłumienie sygnału, zwiększenie opóźnienia i podatność na zakłócenia elektromagnetyczne.
Awaria sieci – uszkodzenie kabla przez zbyt ciasne zgięcia może prowadzić do przerwy w transmisji danych i awarii sieci.

Aby do tego nie dopuścić, przestrzegaj zasad, które przedstawiamy poniżej.

Typy kabli a dopuszczalne promienie gięcia

Różne typy kabli sieciowych mają różne dopuszczalne promienie gięcia. Ogólnie rzecz biorąc, kable elastyczne, przeznaczone do częstego zginania, mają mniejsze dopuszczalne promienie gięcia niż kable sztywne, które są instalowane na stałe. Sprawdź przykładowe wartości dopuszczalnych promieni gięcia dla różnych typów kabli:

Kable krosowe/patchcordy securityNET: 5x średnica kabla
Kable instalacyjne securityNET: 8x średnica kabla
Kable światłowodowe: 10x średnica kabla (uniwersalne w tubie centralnej CTC) 20x średnica kabla (kable do zastosowań zewnętrznych LTC)

5 zasad, o których każdy instalator powinien pamiętać

Podczas pracy z kablami sieciowymi przestrzegaj tych 5 podstawowych zasad, a przygotowana przez Ciebie sieć będzie działać nieprzerwanie przez wiele lat.

Zawsze sprawdzaj specyfikację kabla przed jego instalacją – w dokumentacji technicznej kabla znajdziesz informacje o dopuszczalnym promieniu gięcia.
Nigdy nie zginaj kabli poniżej dopuszczalnego promienia.
Unikaj ostrych zgięć kabli – staraj się giąć kable łagodnie i płynnie.
Zabezpiecz kable przed uszkodzeniami mechanicznymi – nie umieszczaj kabli w miejscach, gdzie mogą być uciskane, zgniatane lub przecierane.
Regularnie sprawdzaj stan kabli – zwracaj uwagę na wszelkie uszkodzenia mechaniczne, pęknięcia lub przetarcia izolacji.

Podsumowanie

Promień gięcia kabli sieciowych to kluczowy czynnik dla zapewnienia niezawodnej transmisji danych. Należy zawsze stosować się do specyfikacji kabla i unikać jego zbyt ciasnego zginania. Dbając o prawidłową instalację i eksploatację kabli sieciowych, można znacząco wydłużyć ich żywotność i zminimalizować ryzyko awarii sieci.
