Kategoria 7 w okablowaniu strukturalnym – wszystko, co musisz wiedzieć

W świecie nowoczesnych technologii, gdzie przepustowość i niezawodność sieci są kluczowe, kable kategorii 7 i 7A oferują obiecujące parametry, ale pomimo tego nie są tak powszechnie stosowane, jak niższe kategorie. Z czego to wynika? Do jakich instalacji ich używać? Jakie złącza są z nimi kompatybilne? Na te i wiele innych pytań dotyczących kategorii 7 okablowania strukturalnego odpowiemy w tym artykule. Przeczytaj nasz poradnik, który pomoże Ci dokonać najlepszego wyboru w kontekście aktualnych i przyszłych potrzeb infrastruktury sieciowej.

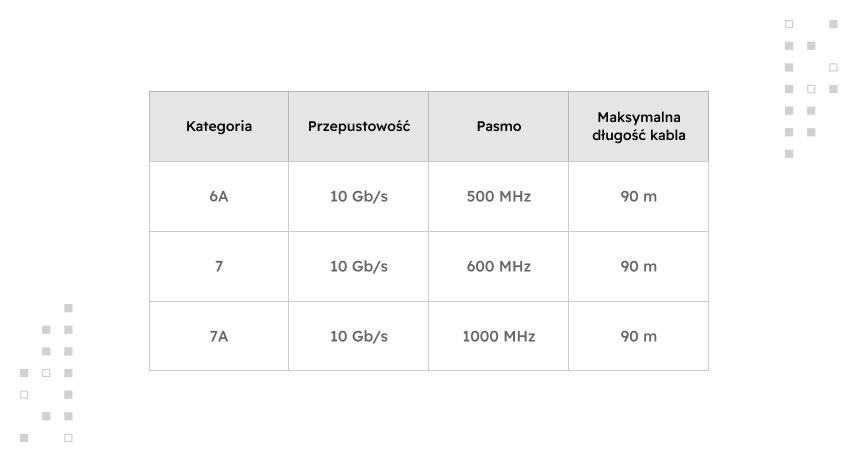

Wprowadzenie do kategorii 7 i 7A – kluczowe parametry

Kategoria 7 w okablowaniu strukturalnym została zdefiniowana w 2002 roku przez normę ISO/IEC 11801:2002. Określa ona parametry dla kabli i komponentów sieciowych, które umożliwiają transmisję danych z prędkością do 10 Gb/s przy częstotliwości do 600 MHz.

Kategoria 7A, zdefiniowana w 2010 roku, jest rozszerzeniem kategorii 7 i oferuje jeszcze wyższą wydajność, obsługując transmisję danych z prędkością do 40 Gb/s przy częstotliwości do 1000 MHz.

Co ciekawe, w czasach, gdy kategoria 6 była najnowszą kategorią kabli sieciowych, trwały prace nad osiągnięciem przepustowości 10 Gb/s na dystansie 90 metrów. To właśnie z tych badań narodziła się kategoria 7, a później kategoria 6A, która wykorzystuje złącza RJ45.

Dlaczego kategoria 7 powstała przed kategorią 6A?

Z logicznego punktu widzenia, zaskakujący jest fakt, że bardziej zaawansowana kategoria 7 została zdefiniowana przed niższą kategorią 6A. Stoi za tym kilka powodów:

Ograniczenia technologiczne: W momencie definiowania kategorii 7 technologia złączy RJ45 nie pozwalała na osiągnięcie przepustowości 10 Gb/s na dystansie 90 metrów.
Kompatybilność: Kategoria 7 została zaprojektowana tak, aby była wstecznie kompatybilna z kategorią 6. Oznacza to, że kable kategorii 7 mogą być używane w istniejących instalacjach kategorii 6.
Przyszłościowość: Kategoria 7 została zaprojektowana z myślą o przyszłych potrzebach sieciowych. Już w momencie jej definiowania przewidywano, że zapotrzebowanie na przepustowość będzie rosło, a kategoria 7 będzie w stanie sprostać tym wyzwaniom

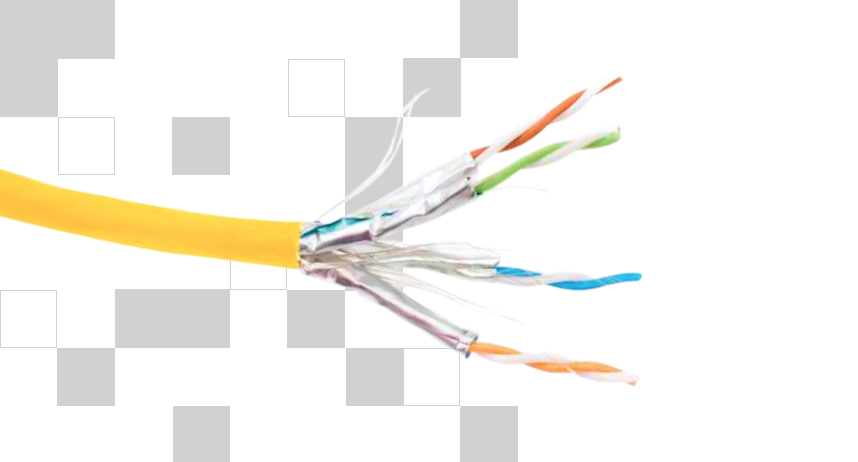

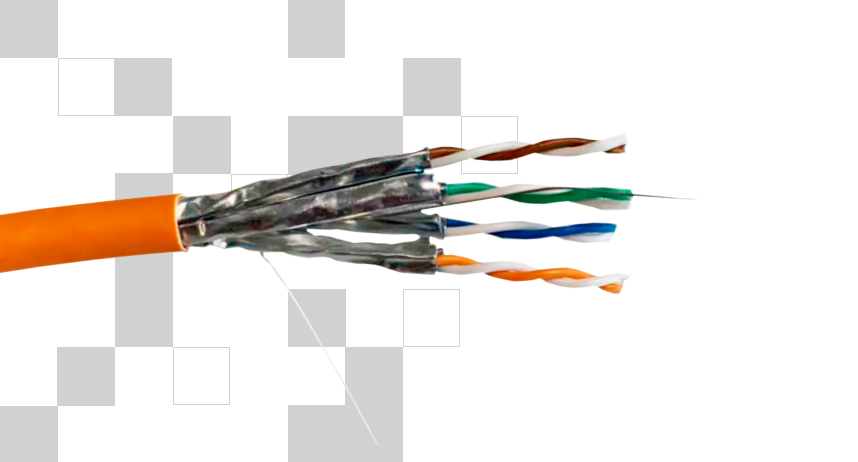

Okablowanie kategorii 7 i 7A – charakterystyka

Kable kategorii 7 i 7A nie bez powodu są używane w wyspecjalizowanych projektach sieciowych. Wynika to z cech, którymi wyróżniają się na tle innych, starszych kategorii. Oto najważniejsze z nich, które powinien znać każdy instalator sieci LAN:

Wyższa przepustowość w porównaniu do starszych kategorii – pozwala na obsługę bardziej wymagających aplikacji, takich jak strumieniowanie wideo w wysokiej rozdzielczości, VoIP i serwery o dużym natężeniu ruchu.
Lepsze tłumienie zakłóceń elektromagnetycznych (EMI) – zapewnia stabilniejszą transmisję danych.
Zwiększona odporność na crosstalk (przesłuch między parami kabli) – zapewnia wyższą jakość sygnału.
Bardziej rygorystyczne testy niż w przypadku starszych kategorii – dzięki temu wiemy, że kategoria ta zapewnia wyższą jakość, a okablowanie będzie niezawodne.
Specjalistyczne zastosowanie – okablowanie kategorii 7 i 7A jest często stosowane w centrach danych, serwerowniach, kampusach uniwersyteckich i innych środowiskach, gdzie wymagana jest wysoka wydajność i niezawodność sieci.

Czy do kabli kategorii 7 i 7A można użyć złącz RJ45?

To jedno z najczęściej zadawanych pytań, które słyszymy od instalatorów. Do kabli kategorii 7 i 7A nie można użyć standardowych złącz RJ-45 (8P8C), jeśli chcemy uzyskać parametry kabla, za jakie płacimy. Wynika to z kilku powodów.

Różnice konstrukcyjne

Złącza RJ-45 są powszechnie stosowane w okablowaniu sieciowym, ale ich konstrukcja nie zawsze zapewnia optymalne parametry dla kabli kategorii 7 i 7A. Te kable, pracujące z częstotliwościami do 600 MHz (kategoria 7) lub 1000 MHz (kategoria 7A), wymagają złączy o lepszych właściwościach transmisyjnych, aby zapewnić zgodność z normami na odcinku 90 metrów.

Złącza RJ-45, powszechnie stosowane w okablowaniu sieciowym, mogą nie zapewniać optymalnego połączenia z kablami kategorii 7 i 7A. Ma na to wpływ kilka czynników:

Mniejsze styki i gniazda: Złącza RJ-45 mają mniejsze styki i gniazda niż kable kategorii 7 i 7A. Może to prowadzić do słabego połączenia, a w konsekwencji do błędów transmisji i spadku wydajności sieci.
Grubsze żyły: Kable kategorii 7 i 7A mają grubsze żyły niż kable kategorii 5e i 6. Większość wtyków narzędziowych nie jest przystosowana do terminacji takich żył, a to może utrudnić lub uniemożliwić prawidłowe zaciskanie złącza.

Ograniczenia wydajności

Użycie złączy RJ-45 z kablami kategorii 7 i 7A może negatywnie wpłynąć na ich wydajność, powodując:

zmniejszenie przepustowości,
wzrost tłumienia sygnału,
wzrost ryzyka błędów transmisji.

Zgodność z normami

Normy ISO/IEC 11801:2002 (kategoria 7) i ISO/IEC 11801:2010 (kategoria 7A) wymagają użycia złączy zaprojektowanych dla tych konkretnych kategorii.

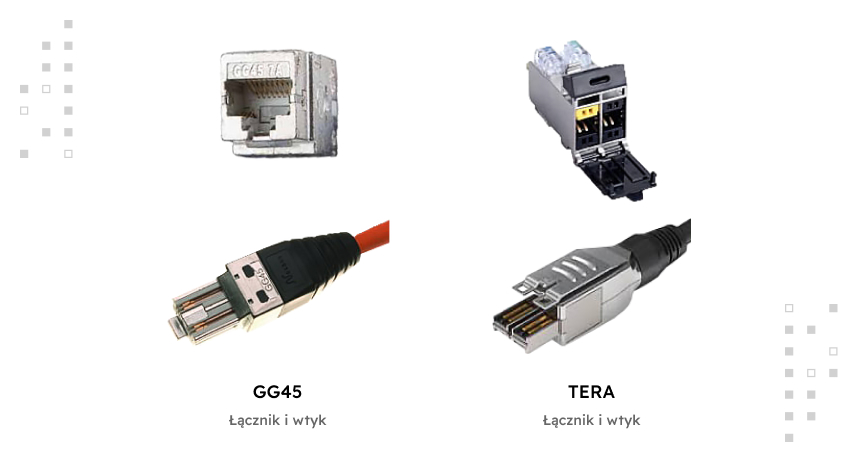

Jakie złącza dla kabli kategorii 7 i 7A?

Skoro już wiemy, że kable kategorii 7 i 7A wymagają specjalnych złącz, skupmy się na tych, które zapewnią optymalną wydajność i kompatybilność. Do tego celu idealnie sprawdzą się złącza GG45 lub TERA. Ich najważniejsze cechy znajdziesz poniżej:

Złącza GG45

Zaprojektowane specjalnie dla kabli kategorii 7 i 7A.
Zapewniają optymalną wydajność i kompatybilność.
Objęte patentem i trudno dostępne.
Instalacja wymaga umiejętności i specjalnych narzędzi.

Złącza TERA

Generacja złączy, oferująca jeszcze lepszą wydajność niż GG45, szczególnie w przypadku kabli kategorii 7A.
Również objęte patentem i trudno dostępne.
Instalacja wymaga umiejętności i specjalnych narzędzi.

Użycie złączy GG45 lub TERA gwarantuje pełną wydajność i niezawodność kabli kategorii 7 i 7A. Należy jednak pamiętać, że są to złącza specjalne, których instalacja może być skomplikowana.

Co zamiast kategorii 7?

Jak się okazuje, w wielu przypadkach nie ma konieczności instalowania kabli kategorii 7. Kategoria 6A wyróżnia się jako solidny i przyszłościowy wybór dla wielu zastosowań. Chociaż kategorie 7 i 7A oferują wyższe prędkości transmisji, kategoria 6A zapewnia imponujące możliwości w połączeniu z atrakcyjną ceną i szeroką dostępnością. To powód, dlaczego przez instalatorów jest zdecydowanie częściej wybierana.

Parametry i możliwości kategorii 6A

Przepustowość: Kategoria 6A obsługuje transmisję danych z prędkością do 10 Gb/s, co odpowiada potrzebom większości obecnych i przyszłych aplikacji sieciowych.
Pasmo: Szerokość pasma 500 MHz zapewnia wystarczającą przepustowość dla gigabitowego Ethernetu i innych popularnych standardów sieciowych.
Kompatybilność: Złącza i komponenty kategorii 6A są wstecznie kompatybilne z kategoriami 5e i 6, co ułatwia integrację z istniejącą infrastrukturą.

Zalety kategorii 6A

Skąd wynika popularność kabli z kategorii 6A? Sprawdź 4 powody, dlaczego instalatorzy wciąż wybierają właśnie ten rodzaj, kiedy na rynku dostępne są bardziej zaawansowane wersje.

Wydajność: Kategoria 6A zapewnia wysoką wydajność i niezawodność w typowych instalacjach sieciowych.
Przystępność: Rozwiązania kategorii 6A są zazwyczaj tańsze w porównaniu do kabli i komponentów kategorii 7 i 7A.
Dostępność: Szeroka dostępność komponentów kategorii 6A ułatwia ich zakup i instalację.
Przyszłościowy charakter: Kategoria 6A posiada przepustowość i szerokość pasma, aby sprostać wymaganiom przyszłych aplikacji sieciowych.

Cechy te sprawiają, że kategoria 6A stanowi doskonały wybór dla większości zastosowań sieciowych, oferując imponujące parametry, szeroką kompatybilność, przystępną cenę i łatwą dostępność. Dla typowych instalacji kategoria 6A zapewnia świetną wydajność i przyszłościowy charakter, czyniąc ją rozsądnym i opłacalnym rozwiązaniem.

Podsumowanie

Kable kategorii 7 i 7A to standard, który oferuje wiele korzyści. Jednakże na obecnym etapie ich stosowanie przez instalatorów wiąże się z wyzwaniami. W wielu przypadkach kable kategorii 6A okazują się lepszym rozwiązaniem, a niższy koszt i łatwość instalacji mogą stanowić ważny argument za ich wyborem.

Pamiętaj, że wybór kabli i złączy powinien być podyktowany indywidualnymi potrzebami i specyfiką danego projektu. Dlatego przed podjęciem decyzji o zakupie konkretnego rodzaju okablowania, najpierw dokładnie rozważ wymaganą przepustowość, budżet i dostępność komponentów.
