Folia w kablu UTP? Technologia ochrony sygnału w kat.6A!

Zakłócenia zewnętrzne (Alien Crosstalk) a kabel kat.6A – rozwiązanie securityNET

W dobie coraz szybszych i bardziej zaawansowanych sieci komputerowych jednym z kluczowych wyzwań staje się ochrona transmisji danych przed zakłóceniami elektromagnetycznymi. Szczególnie istotnym zjawiskiem wpływającym na jakość sygnału jest Alien Crosstalk (przesłuch obcy), czyli zakłócenia zewnętrzne między kablami. Problem ten jest krytyczny dla kabli kategorii 6A, zaprojektowanych do transmisji 10 Gigabit Ethernet. Marka securityNET oferuje w tym zakresie innowacyjne i skuteczne rozwiązanie.

Czym są zakłócenia zewnętrzne (Alien Crosstalk)?

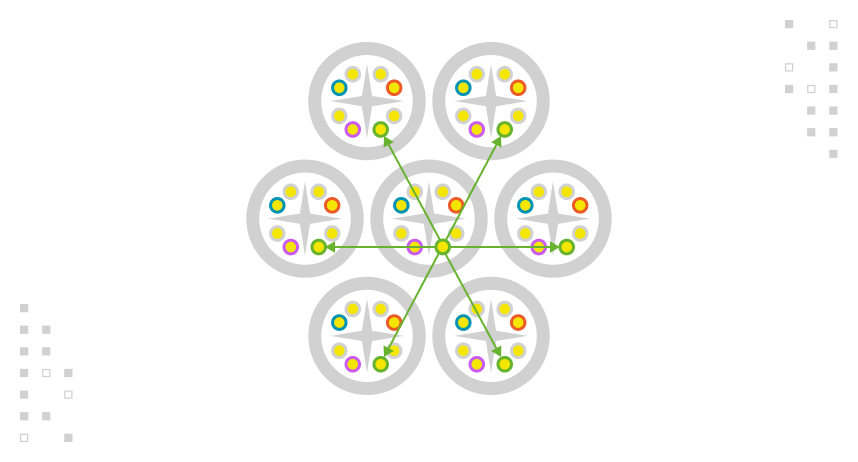

Alien Crosstalk to sprzężenie sygnałów elektromagnetycznych pomiędzy różnymi kablami znajdującymi się w bliskim sąsiedztwie. Zjawisko to występuje, gdy sygnał z jednego kabla (określanego jako „agresor”) przenika do innego kabla („ofiara”), powodując zakłócenia i degradację parametrów transmisji.

W przeciwieństwie do standardowych przesłuchów (NEXT, FEXT) występujących wewnątrz pojedynczego kabla, Alien Crosstalk działa między odrębnymi kablami. Zakłócenia te powstają wyłącznie poprzez elektromagnetyczne sprzężenie sygnałów z jednego kabla do drugiego.

Co istotne, Alien Crosstalk nie stanowi znaczącego problemu przy zastosowaniu kabli kategorii 5e i 6 dla transmisji 100 Mbps czy 1 Gigabit. Staje się jednak kluczowym wyzwaniem w przypadku aplikacji 10-gigabitowych, gdzie nawet niewielkie zakłócenia mogą istotnie wpłynąć na jakość transmisji.

Kategoria 6A – wyzwania i ograniczenia

Kable kategorii 6A są projektowane do pracy z przepustowością 10 Gb/s przy częstotliwości do 500 MHz. Jednakże standardowe kable UTP (nieekranowane) kategorii 6A są narażone na zjawisko Alien Crosstalk, szczególnie w instalacjach o wysokim zagęszczeniu kabli.

Standardowe rozwiązania dla kabli kat. 6A obejmują:

• Zastosowanie separatora wewnętrznego, który utrzymuje pary przewodów w stałej odległości od siebie, minimalizując przesłuchy wewnętrzne
• Pełne ekranowanie (F/UTP, U/FTP, F/FTP, S/FTP) zapewniające najwyższą ochronę przed zakłóceniami zewnętrznymi

Należy jednak podkreślić, że zastosowanie pełnego ekranowania wymaga bezbłędnej instalacji, w tym prawidłowego zakończenia kabla i odpowiedniego uziemienia. Nieprawidłowe wykonanie tych czynności może nie tylko zniwelować korzyści z ekranowania, ale nawet pogorszyć parametry transmisji.

Jakie są rzeczywiste skutki Alien Crosstalk?

Alien Crosstalk powoduje konkretne, mierzalne problemy w działaniu sieci:

• Zwiększoną liczbę retransmisji pakietów danych
• Losowe spowolnienia transmisji, trudne do zdiagnozowania
• Niestabilne działanie sieci, szczególnie przy maksymalnym obciążeniu

Te problemy stają się szczególnie dotkliwe w środowiskach wymagających stałej, niezawodnej transmisji danych o wysokiej przepustowości, takich jak centra danych, systemy monitoringu IP wysokiej rozdzielczości czy aplikacje czasu rzeczywistego.

Rozwiązanie securityNET: technologia folii ochronnej

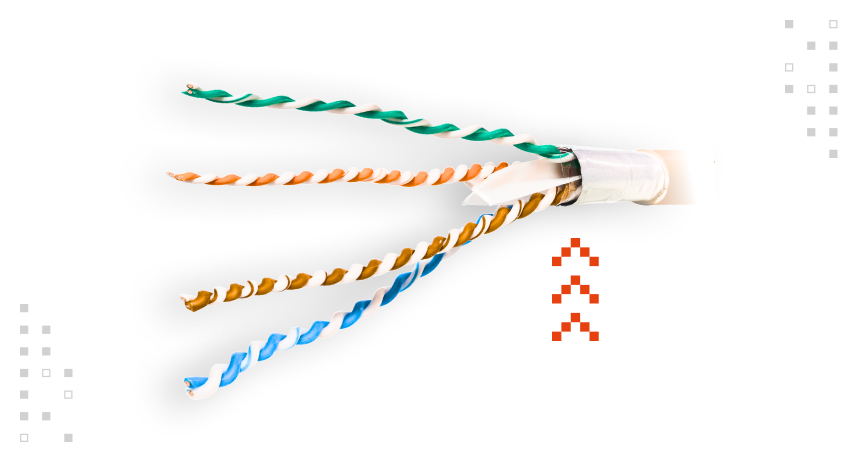

Aby skutecznie przeciwdziałać zakłóceniom zewnętrznym, securityNET w swoich kablach kat.6A UTP zastosował innowacyjne podejście – specjalną warstwę ochronną w postaci folii aluminiowej pokrytej obustronnie poliestrem, która otacza wszystkie cztery pary przewodów wewnątrz kabla.

Ta konstrukcja stanowi kompromis między standardowym kablem UTP, a w pełni ekranowanym rozwiązaniem

Techniczne zalety zastosowanego rozwiązania:

• Redukcja Alien Crosstalk poprzez blokowanie przenikania zakłóceń elektromagnetycznych między sąsiednimi kablami
• Zachowanie łatwości instalacji typowej dla kabli nieekranowanych (brak konieczności uziemiania)
• Pełna zgodność z parametrami transmisyjnymi wymaganymi dla kategorii 6A przy 10 Gb/s
• Utrzymanie elastyczności kabla i łatwości jego układania
• Skuteczna ochrona przed zakłóceniami zewnętrznymi bez dodatkowych wymagań instalacyjnych
• Zmniejszenie liczby retransmisji i związanych z nimi opóźnień

W przeciwieństwie do pełnego ekranowania, rozwiązanie securityNET nie wymaga specjalistycznych umiejętności instalacyjnych ani dodatkowych elementów montażowych, zachowując jednocześnie wyższy poziom ochrony przed Alien Crosstalk niż standardowe kable UTP.

Alien Crosstalk stanowi realne zagrożenie dla jakości transmisji w sieciach 10-gigabitowych, szczególnie w instalacjach o wysokim zagęszczeniu kabli. Kable securityNET kat.6A UTP z folią ochronną oferują technicznie uzasadniony kompromis – zachowują prostotę instalacji typową dla rozwiązań nieekranowanych, jednocześnie zapewniając znacznie lepszą ochronę przed zakłóceniami zewnętrznymi.

To rozwiązanie jest szczególnie korzystne w przypadku:

• Modernizacji istniejących instalacji do standardu 10 Gb/s

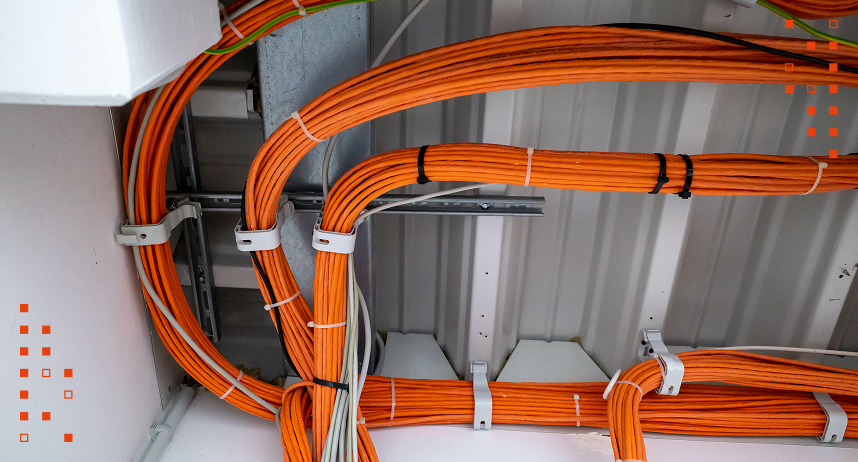

• Instalacji o wysokim zagęszczeniu kabli, gdzie Alien Crosstalk stanowi istotny problem
• Środowisk, gdzie pełne ekranowanie jest trudne do prawidłowego wdrożenia

Kable kat.6A UTP z folią ochronną securityNET zapewniają stabilną i niezawodną transmisję 10 Gigabit Ethernet nawet w wymagających środowiskach sieciowych, eliminując problemy związane z zakłóceniami zewnętrznymi przy zachowaniu prostoty instalacji.
